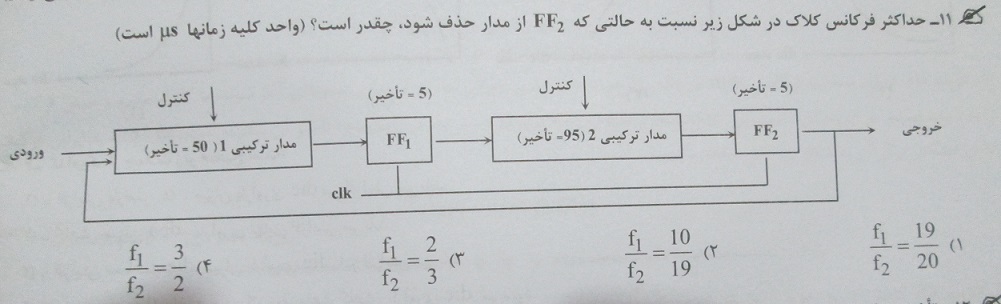

(۱۶ بهمن ۱۳۹۲ ۰۷:۰۹ ب.ظ)izadan11 نوشته شده توسط:  تو این شکل در حالت اول اندازه ی پریود کلاک ۱۰۰ نانو ثانیه است پس فرکانسش میشه ۱۰ مگا هرتز
در حالت دوم اندازه ی پریود کلاک ۱۵۰ نانو ثانیه است پس فرکانسش میشه ۶/۶۶۶۶۶ مگا هرتز
پس گزینه ی ۴
(پایپلاین بودنشون یادت رفته)

(۱۶ بهمن ۱۳۹۲ ۰۷:۳۷ ب.ظ)hosshah نوشته شده توسط:  توجهت رو به کلامی چند از بیاناتم جلب میکنم ببین درست میگم
حالت اول: تاخیری که FF1 نیاز داره تا خروجیش رو تثبیت کنه ۵۰+۵=۵۵ هست (اون ۵ تاخیر خود FF1) و برای FF2 برابر ۹۵+۵=۱۰۰ که ما تاخیر بیشتر رو برای کلاک انتخاب میکنیم یعنی ۱۰۰
حالت دوم: حالا وقتی FF2 حذف میشه اون مدار ترکیبی هم تاثیرش رو روی FF1 میذاره و بعد از ۹۵+۵۰+۵=۱۵۰ خروجی FF1 تثبیت میشه

(۱۶ بهمن ۱۳۹۲ ۰۷:۵۰ ب.ظ)unicornux نوشته شده توسط:  خب قبول داری [tex]\frac{1}{55*10^-6} = 18181 Hz[/tex] و [tex]\frac{1}{100*10^-6} = 10000 Hz[/tex] ؟ کدوم فرکانس بیشتره؟ اینجا هم که حداکثر فرکانس رو خواسته. پس چرا ۵۵ رو انتخاب نکردی؟ اگه میگفت بیشترین تاخیر حرفت قبول بود.

(۱۶ بهمن ۱۳۹۲ ۰۹:۳۰ ب.ظ)ali.329 نوشته شده توسط:  در مدارات ترتیبی برای محاسبه تاخیردر مدارات ترتیبی(اگه از تاخیر FF صرف نظر نشود)در این صورت فقط و فقط FF اول و خود مدار ترکیبی محاسبه می شود.دلیلش هم خیلی سادست.منظور از تاخیر مدت زمانی که طول میکشه که تاثیر در ورودی در خروجی دیده شود.(یه همین جهت FF2 محاسبه نمی شود)
اکه FF2 حذف شود تاخیر برابر ۱۵۰/(فقط مدار ترکیبی است)
اگه FF2 حذف نشود برابر۱۰۰/
تو هم داری مثل من مدرسان میخونی؟!کتاب خیلی خوبیه.

(۱۶ بهمن ۱۳۹۲ ۱۰:۲۲ ب.ظ)unicornux نوشته شده توسط:

(16 بهمن ۱۳۹۲ ۰۹:۳۰ ب.ظ)ali.329 نوشته شده توسط:  در مدارات ترتیبی برای محاسبه تاخیردر مدارات ترتیبی(اگه از تاخیر FF صرف نظر نشود)در این صورت فقط و فقط FF اول و خود مدار ترکیبی محاسبه می شود.دلیلش هم خیلی سادست.منظور از تاخیر مدت زمانی که طول میکشه که تاثیر در ورودی در خروجی دیده شود.(یه همین جهت FF2 محاسبه نمی شود)
اکه FF2 حذف شود تاخیر برابر ۱۵۰/(فقط مدار ترکیبی است)
اگه FF2 حذف نشود برابر۱۰۰/
تو هم داری مثل من مدرسان میخونی؟!کتاب خیلی خوبیه.

آها متوجه شدم.
پس برای تاخیر ترکیبی بین ۲ فلیپ فلاپ رو میگیریم(همونطور که مدرسانم گفته).

آره واقعا عالیه فقط بعضی جاهاش فرمول زیاد داره در کل سرشار از سوالای مختلفه. حال میکنم باهاش

(۱۶ بهمن ۱۳۹۲ ۱۰:۳۵ ب.ظ)ali.329 نوشته شده توسط:

(16 بهمن ۱۳۹۲ ۱۰:۲۲ ب.ظ)unicornux نوشته شده توسط:

(16 بهمن ۱۳۹۲ ۰۹:۳۰ ب.ظ)ali.329 نوشته شده توسط:  در مدارات ترتیبی برای محاسبه تاخیردر مدارات ترتیبی(اگه از تاخیر FF صرف نظر نشود)در این صورت فقط و فقط FF اول و خود مدار ترکیبی محاسبه می شود.دلیلش هم خیلی سادست.منظور از تاخیر مدت زمانی که طول میکشه که تاثیر در ورودی در خروجی دیده شود.(یه همین جهت FF2 محاسبه نمی شود)
اکه FF2 حذف شود تاخیر برابر ۱۵۰/(فقط مدار ترکیبی است)
اگه FF2 حذف نشود برابر۱۰۰/
تو هم داری مثل من مدرسان میخونی؟!کتاب خیلی خوبیه.

آها متوجه شدم.
پس برای تاخیر ترکیبی بین ۲ فلیپ فلاپ رو میگیریم(همونطور که مدرسانم گفته).

آره واقعا عالیه فقط بعضی جاهاش فرمول زیاد داره در کل سرشار از سوالای مختلفه. حال میکنم باهاش

نه.در مدارت ترتیبی بین دو فلیپ فلاپ را در نظر میگیریم.(نه ترکیبی)
در ترکیبی از اول مدار تا حداکثر مسیری که تاخیر را بیشینه می کنه.(در این مسیر ممکنه مثله مدار بالا FF داشته باشه(اما فقط یدونه.دوتا ترتیبی میشه)
